近日，北京君正旗下模擬互聯芯片業務部門Lumissil Microsystems發布了最新車規級LIN RGB氛圍燈驅動芯片IS32LT3183A，進一步豐富了汽車內飾燈解決方案。IS32LT3183A是一款高度集成單芯片智能氛圍燈驅動芯片，集成了電源管理、LIN總線收發器、增強型8051 ?MCU微控制器、內嵌 32KB flash和2KB SRAM于同一芯片上，是真正的片上單芯片系統（SOC）。該芯片采用自研高壓工藝集成flash IP，內建最高等級的ECC檢測與修正，大大提高了數據的可靠性。4個高壓I/O口（40V），可直接驅動RGBW LED，軟件可編程恒流源輸出，最大電流60mA。每通道獨立的16bit （65536階）PWM，可實現非常細膩RGB混色。該芯片主要應用于汽車內部RGB氛圍燈，同時也適合于儀表盤指示燈，電池狀態信息指示燈以及車載電子信息顯示等通過LIN通信的應用場合。
? ? ? IS32LT3183A工作電壓范圍為5.5V~18V，支持最高40V load dump電壓。休眠模式供電電流小于60uA，并且能夠通過LIN總線喚醒。LIN收發器符合LIN 2.2A標準，支持自動尋址功能（SNPD），波特率最高19.2Kbps。內嵌32KB flash可用于存儲LED校準數據、溫度補償系數等用戶自定義數據。通過調節4個16 bit PWM占空比，可實現顏色漸變、混色和亮度調節等效果, ?另外芯片也創新地支持配置為14bit+2bit Dithering PWM, 通過提高PWM頻率，消除相機拍攝視頻中的的水波紋閃爍干擾現象 。IS32LT3183A內置12位高精度SAR ADC, 用來檢測I/O端口電壓以及芯片的溫度等信息，進而根據溫度的變化或者RGB燈VF值的變化，對LED進行適當亮度補償來確保全工作溫度范圍內的顏色的穩定性和一致性。IS32LT3183A已經通過嚴苛的汽車AEC-Q100測試認證以及第三方IHR德國益馳LIN兼容性測試認證，采用散熱良好的SOP-8-EP封裝，工作溫度范圍為-40℃-125℃。

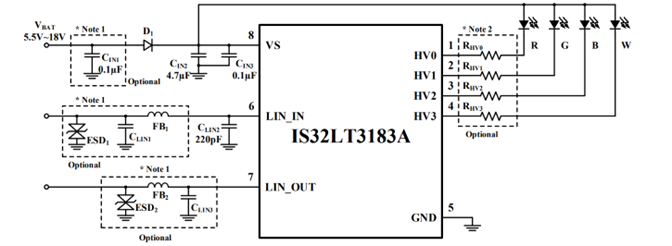

圖一、IS32LT3183A典型應用電路
? ? ? ?IS32LT3183A包含一個完整的LIN系統，包括收發器和MCU處理器，用于將RGB氛圍燈模塊與車輛現有的LIN網絡連接起來。芯片采用了總線分流技術（BSM）可以對LIN總線上的多個節點進行自動尋址(SNPD)，支持多個模塊進行級聯，裝配之后自動分配地址，自動判斷所在位置，不再受位置限制，大大簡化了安裝和維護工作。外部電路設計靈活并且極為精簡，單總線連接，可以實現最小的模塊尺寸和最低的BOM成本。

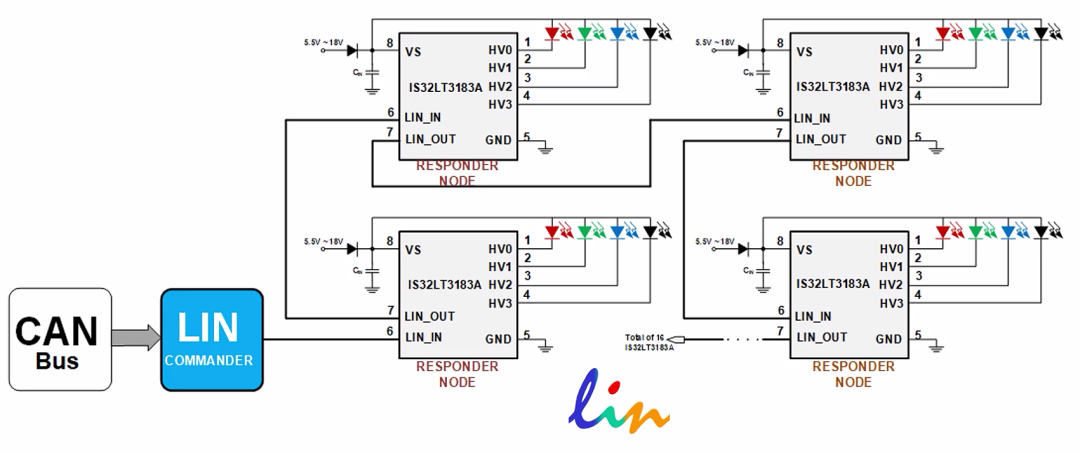

圖二、IS32LT3183A多芯片級聯氛圍燈應用電路
? ? ? IS32LT3183A為系統設計人提供了更高的可靠性和內置安全保障。?該芯片具有獨立的LED開路、短路檢測功能，可檢測每個輸出通道的故障。?支持過溫報警和過熱關斷保護，保證芯片使用壽命。四個高壓GPIO 口可承受最高8kv靜電防護，大大提高系統的可靠性。內嵌Flash支持ECC保護（錯誤檢查與糾正），保證數據存儲穩定性和可靠性。
? ? ? IS32LT3183A四個高壓輸出口可以重新配置為I2C或SPI主機接口。針對某些氛圍燈應用，需要驅動多顆RGB LED，則需要使用多顆單通道LIN RGB LED驅動芯片，整個系統成本將會比較高。如果把IS32LT3183A作為L(zhǎng)IN轉I2C或SPI的轉接器，配合LUMISSIL車規級多通道氛圍燈驅動芯片IS32FL3237/38/40系列產品，可以大大降低整個系統成本。圖三，LUMISSIL多通道RGB氛圍燈解決方案。

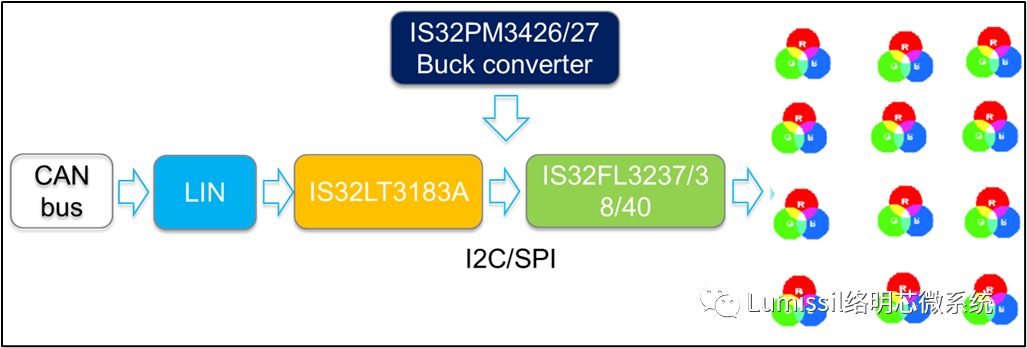

圖三、Lumissil多通道RGB氛圍燈解決方案

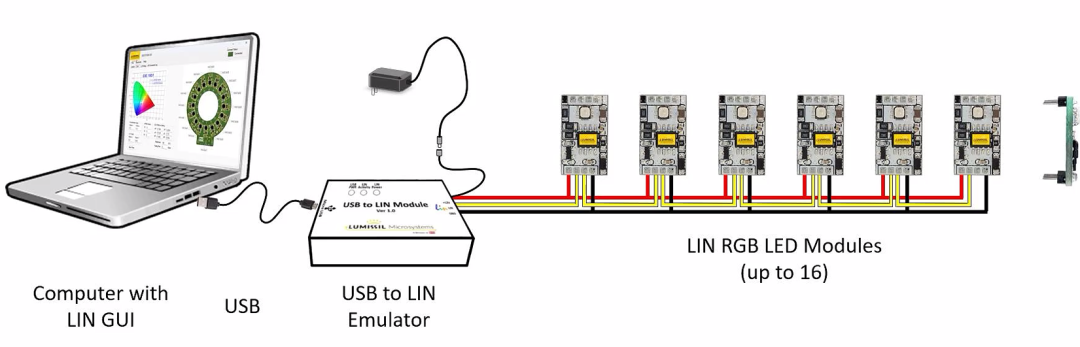

? ? ? LUMISSIL可以提供完整的工具鏈支持快速應用開發，包括GUI、PCB評估板、芯片燒寫器Ezisp，LIN升級工具。為了簡化客戶的軟件開發，我們還提供了所有必要的軟件組件，包括LIN協議棧庫、顏色混合算法庫、數學庫和MCU外設相關例程。
圖四、IS32LT3183A開發環境
IS32LT3183A
?? 工作電壓范圍：5.5V-18V，最大40V Load dump電壓
?? 休眠模式供電電低于60uA,可以通過LIN總線喚醒
?? 4通道恒流源輸出，每通道最大電流60mA
?? 四個I/O端口可重配置為SPI或者I2C主機接口
?? 內置MCU
? ? √ 增強型8051 內核
? ? √?16MHz (±5%) 內部時鐘
? ? √?內嵌32kB flash, 2kB SRAM
? ? √?支持雙字節檢測和單字節糾正的ECC保護
? ? √?12bit SAR ADC, 轉換時間小于10us
? ? √?片上溫度傳感器
? ? √?16位乘法器（MUL）和32位除法器(DIV)
?? LIN總線接口
? ? √?波特率19.2kbps
? ? √?符合LIN2.2A標準
? ? √?支持自動尋址（SNPD）
???LED 驅動
? ? √ 每通道最大16 bit PWM
? ? √ 采用矩陣運算進行顏色校準
? ? √ LED溫度補償
? ? √ 支持?jǐn)U頻功能，優化EMI性能
??故障檢測與保護
? ?√ 開路/短路檢測
? ?√ 高溫警報和過溫關閉保護
? ?√ LIN總線錯誤檢測
? ?√ GPIO 端口可承受±8KV ESD
??SOP-8-EP封裝
? AEC-Q100認證
